智德创新介电常数测定仪

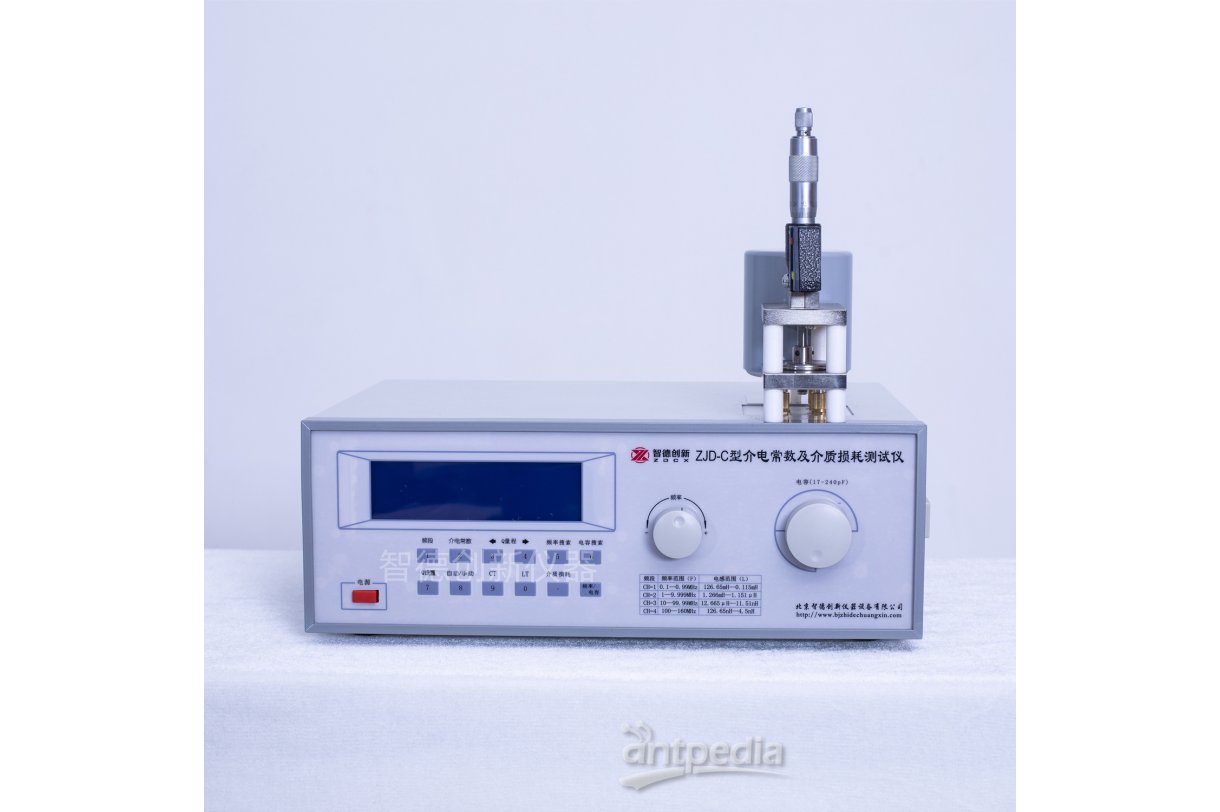

绝缘材料介电常数介质损耗仪 ZJD-C
一、符合标准：
ASTM D150-11实心电绝缘材料的交流损耗特性和电容率（介电常数）的标准试验方法；
GB/T1409-2006测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法；
GB/T1693-2007硫化橡胶介电常数和介质损耗角正切值的测定方法；
GBT5594.4-2015电子元器件结构陶瓷材料性能测试方法第4部分:介电常数和介质损耗角正切值的测试方法；
二、主机及夹具参数：
项目/型号 | ZJD-B | ZJD-A | ZJD-C |
信号源 | DDS数字合成信号 | ||
频率范围 | 10KHZ-70MHZ | 10KHZ-110MHZ | 100KHZ-160MHZ |
信号源频率覆盖比 | 7000:1 | 11000:1 | 16000:1 |
采样精度 | 11BIT | 12BIT | |
信号源频率精度 | 3×10-5 ±1个字,6位有效数 | ||
Q值测量范围 | 1～1000自动/手动量程 | ||
Q值量程分档 | 30、100、300、1000、自动换档或手动换档 | ||
Q分辨率 | 4位有效数，分辨率0.1 | ||
Q测量工作误差 | ＜5% | ||
电感测量范围 | 1nH～8.4H,；分辨率0.1 | 1nH～140mH；分辨率0.1 | |
电感测量误差 | ＜3% | ||
电容直接测量范围 | 1pF～2.5uF | 1pF～25uF | |
调谐电容误差分辨率 | ±1pF或＜1% | ||
主电容调节范围 | 30～540pF | 17～240pF | |
谐振点搜索 | 自动扫描 | ||
自身残余电感扣除功能 | 有 | ||
大电容值直接显示功能 | 有 | ||
介质损耗直读功能 | 有 | ||
介质损耗系数精度 | 万分之一 | ||
介质损耗测试范围 | 0.0001-1 | ||
介电常数直读功能 | 有 | ||
介电常数精度 | 千分之一 | ||
介电常数测试范围 | 0-1000 | ||
LCD显示参数 | F,L,C,Q,LT,CT,波段等 | ||
准确度 | 150pF以下±1pF；150pF以上±1% | ||
Q合格预置范围 | 5～1000声光提示 | ||
环境温度 | 0℃～+40℃ | ||
消耗功率 | 约25W | ||
电源 | 220V±22V，50Hz±2.5Hz | ||
极片尺寸 | 38mm/50mm(二选一) | ||
极片间距可调范围 | ≥15mm | ||
材料测试厚度 | 0.1-10mm | ||
夹具插头间距 | 25mm±0.01mm | ||
夹具损耗正切值 | ≤4×10－4 （1MHz） | ||
测微杆分辨率 | 0.001mm | ||
测试极片 | 材料测量直径Φ38mm/50mm，厚度可调 ≥ 15mm | ||
绝缘材料介电常数介质损耗仪由北京智德创新仪器设备有限公司 为您提供，如您想了解更多关于绝缘材料介电常数介质损耗仪报价、参数等信息 ，欢迎来电或留言咨询。
注：该产品未在中华人民共和国食品药品监督管理部门申请医疗器械注册和备案，不可用于临床诊断或治疗等相关用途。
