Z0LIX 提供的 25mm 无底座光学接杆采用 303 不锈钢实心结构一体式设计，具备极佳的强度与刚度，表面经过细腻砂化及钝化处理，具备极佳的消光效果。其光学接杆常用于光机元件构成系统的基础支撑部件，是光机械中使用较多的基础产品。
25 mm无底座光学接杆产品规格详情页
产品说明

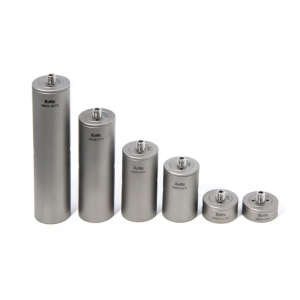

· 直径 25 mm 的一体式光学接杆可作为光机元件的基础支撑部件
· 采用 303 不锈钢制造，表面喷砂钝化处理后有极佳消光效果
· 光学接杆顶部 M4 或 M6 螺纹孔两种系列可选
· 光学接杆顶部包括2个Ø2mm 定位销孔，可用于对光机元件的精准定位安装

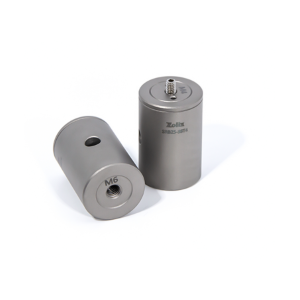

· 光学接杆本体外圆中心径向具备1个Ø6mm 贯穿孔，可用于其安装在面包板或光学平台等产品上加力锁紧或拆卸使用
Z0LIX 提供的 25mm 无底座光学接杆采用 303 不锈钢实心结构一体式设计，具备极佳的强度与刚度，表面经过细腻砂化及钝化处理，具备极佳的消光效果。其光学接杆常用于光机元件构成系统的基础支撑部件，是光机械中使用较多的基础产品。我们提供的 25mm 无底座光学接杆包括顶部 M4 和 M6螺纹孔的两个系列类型，其中顶部 M4 螺纹孔系列接杆长度范围在 12.5mm~300mm，顶部 M6 螺纹孔系列接杆长度范围在 10mm~500mm。两个系列的光学接杆长度低于20mm的，其安装孔均为贯穿孔。底部均为M6 螺纹孔，顶部与底部的安装螺纹孔可用于连接光机元件与平台。同时我们考虑到一些光学调整架需保持光轴中心相对接杆位置固定，我们在顶部设计了2个2mm 定位销孔，可用于对光机元件的精准定位安装。光学接杆与面包板或光学平台的安装可使用底部 M6 螺孔连接，并使用接杆径向φ6mm 贯穿孔配合内六角扳手等工具进行锁紧或拆卸。
型号 | 材质 | 表面处理 | 长度 | 外径规格 | 顶部螺纹孔规格 | 底部螺纹孔规格 | 平行度 | 垂直度 | 附送螺钉规格/数量 | 顶部定位销孔规格/数量 | 径向贯穿孔规格 |
SRB25-12.5T4 | 303不锈钢 | 喷砂钝化 | 12.5mm | Ø25mm | M4贯穿孔 | / | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | / |
SRB25-20T4 | 303不锈钢 | 喷砂钝化 | 20mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-30T4 | 303不锈钢 | 喷砂钝化 | 30mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-38T4 | 303不锈钢 | 喷砂钝化 | 38mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-40T4 | 303不锈钢 | 喷砂钝化 | 40mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-45T4 | 303不锈钢 | 喷砂钝化 | 45mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-55T4 | 303不锈钢 | 喷砂钝化 | 55mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-60T4 | 303不锈钢 | 喷砂钝化 | 60mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-70T4 | 303不锈钢 | 喷砂钝化 | 70mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-80T4 | 303不锈钢 | 喷砂钝化 | 80mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-85T4 | 303不锈钢 | 喷砂钝化 | 85mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-200T4 | 303不锈钢 | 喷砂钝化 | 200mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-300T4 | 303不锈钢 | 喷砂钝化 | 300mm | Ø25mm | M4 | M6 | ＜20um | ＜20um | M4x12内六角紧定螺钉/1个 | Ø2mm/2个 | Ø6mm |
SRB25-10T6 | 303不锈钢 | 喷砂钝化 | 10mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-12.5T6 | 303不锈钢 | 喷砂钝化 | 12.5mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-20T6 | 303不锈钢 | 喷砂钝化 | 20mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-25T6 | 303不锈钢 | 喷砂钝化 | 25mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-30T6 | 303不锈钢 | 喷砂钝化 | 30mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-38T6 | 303不锈钢 | 喷砂钝化 | 38mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-40T6 | 303不锈钢 | 喷砂钝化 | 40mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-45T6 | 303不锈钢 | 喷砂钝化 | 45mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-50T6 | 303不锈钢 | 喷砂钝化 | 50mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-55T6 | 303不锈钢 | 喷砂钝化 | 55mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-60T6 | 303不锈钢 | 喷砂钝化 | 60mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-70T6 | 303不锈钢 | 喷砂钝化 | 70mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-75T6 | 303不锈钢 | 喷砂钝化 | 75mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-80T6 | 303不锈钢 | 喷砂钝化 | 80mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-85T6 | 303不锈钢 | 喷砂钝化 | 85mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-100T6 | 303不锈钢 | 喷砂钝化 | 100mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-200T6 | 303不锈钢 | 喷砂钝化 | 200mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-300T6 | 303不锈钢 | 喷砂钝化 | 300mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-400T6 | 303不锈钢 | 喷砂钝化 | 400mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
SRB25-500T6 | 303不锈钢 | 喷砂钝化 | 500mm | Ø25mm | M6 | M6 | ＜20um | ＜20um | M6×16内六角紧定螺钉/2个 | Ø2mm/2个 | Ø6mm |
关于卓立汉光
作为深耕光机领域的国产品牌，卓立汉光始终在精密制造领域深耕不辍。从精密的光学平台、稳定的隔振平台，到精准的电动滑台、手动滑台，从多规格的位移台、调整架，到高性能的隔振设备、光学平板，每一款产品都凝结着对技术的执着与对品质的坚守。
未来，卓立汉光将继续以创新为引擎，在纳米位移台、低温压电位移台、主动隔振平台等前沿领域持续突破，用更优质的光学面包板、电动扫描台、气浮隔振平台等核心设备，以全系列高品质光机产品为科研与产业发展提供坚实支撑，彰显国产品牌的技术实力与责任担当。
25mm无底座光学接杆由北京卓立汉光仪器有限公司 为您提供，如您想了解更多关于25mm无底座光学接杆报价、货号、参数等信息 ，欢迎来电或留言咨询。
