GB 3883.3砂轮爆裂试验装置

GB 3883.3砂轮爆裂试验装置

砂轮护罩强度试验装置适用于GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的安全  第二部分：砂轮机、抛光机和盘式砂光机的专用要求》第20章规定的角向磨光机、直向砂轮机护罩强度试验的专用检测设备，其技术指标符合GB 3883.3相关要求。

1 适用标准及标准要求

1.1适用标准

GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的安全  第二部分：砂轮机、抛光机和盘式砂光机的专用要求》

1.2 标准相关条款要求

GB 3883.3 中对砂轮护罩强度试验要求详见第20章。

2设备构成、主要性能及技术指标

2.1设备构成

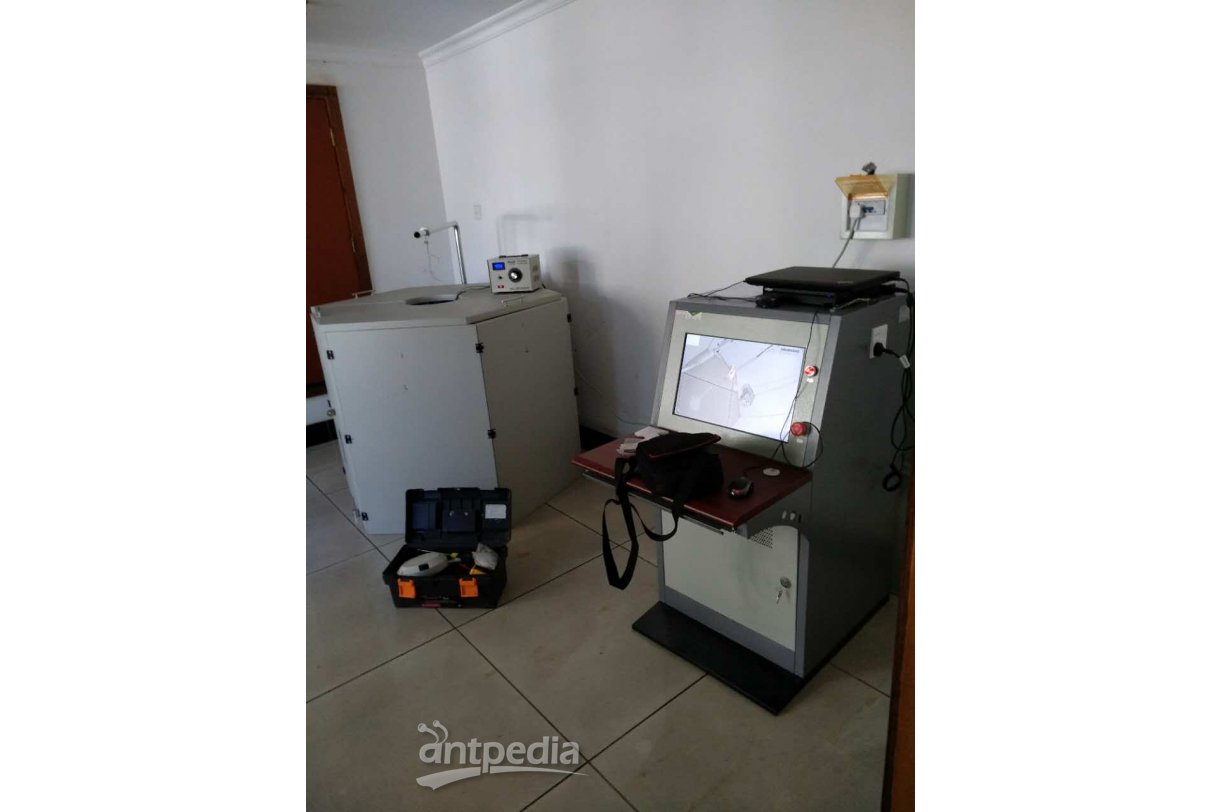

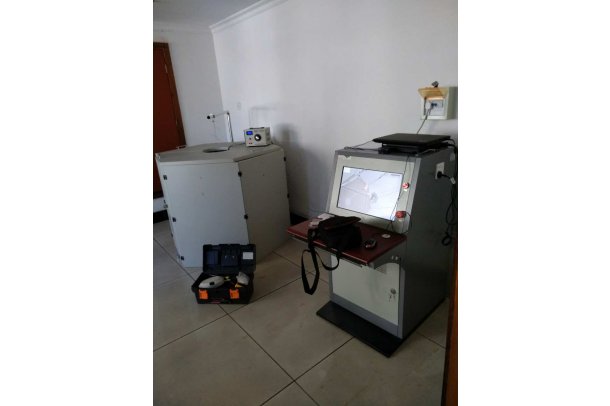

砂轮护罩强度试验装置由护罩强度试验箱及速度测量系统二部分组成。

2.1.1护罩强度试验箱：由试验箱体、保护箱盖及夹持装置三部分组成。

试验箱体：为六角形实木结构，板与板之间采用可拆卸铰链连接，以方便开启；

上部箱盖：具有照明及摄像监控的功能；

平衡装置：试验时样品的平衡装置，采用了滑轮悬挂砝码的方式，使用简便可靠；

悬挂装置：具有上下调节功能，方便简单。

2.1.2速度测量系统控制及数据采集方案

通过长距离数字激光传感器实现各种电动类产品旋转速度的测量。根据传感器工作原理类别来分，分为反射式和对射式。与常规手持式测速计相比，本系统保持了检测速度范围大、准确度高的有点，更重要的是可用于人无法进入的危险场合。将传感器置于封闭测试设备中，试验人员可以在安全场合轻松读取测试结果。对射式传感器主要用于目标产品有开口，可允许激光穿越，同时允许在检测过程中样品位置有一定的摆动。

适用的标准： GB 3883.3/IEC60745-2-3/EN60745-2-3《手持式电动工具的安全  第二部分：砂轮机、抛光机和盘式砂光机的专用要求》

2.1.2. 1对射式测量

用对射式激光传感器测量角向磨光机砂轮破碎试验时的最大转速。

试验在护罩强度试验箱内部举行。角向磨光机按标准要求进行制备级安装。将对射式传感器在砂轮片处进行定位，调整摄像装置进行监视；

开启电源快速调整至额定的转速，测量砂轮片爆裂瞬间的速度（由对射式传感器采集数据）。

2.2技术指标

符合标准要求的六边形试验箱 ：1套

0.5kg配重块：2套

1kg配重块：1套

1N平衡配重块：2件

对射式测速系统：1套

传感器专用底座：1件

高速摄像机，1套

细绳若干

GB 3883.3砂轮爆裂试验装置由深圳市德迈盛测控设备有限公司 为您提供，如您想了解更多关于GB 3883.3砂轮爆裂试验装置报价、参数等信息 ，欢迎来电或留言咨询。
